ממיר DC-DC
(030312)
INPUT 4-38V DC
OUTPUT 1.25-36V DC
תיאור

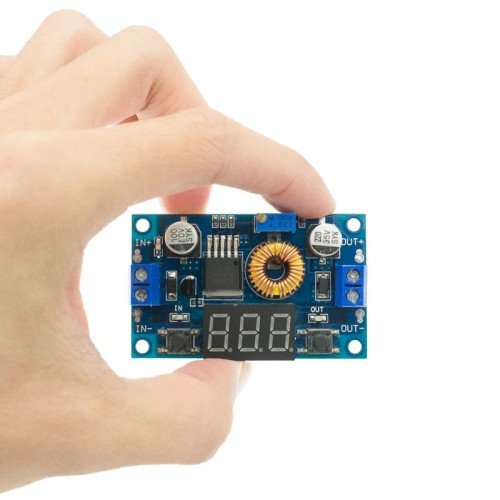

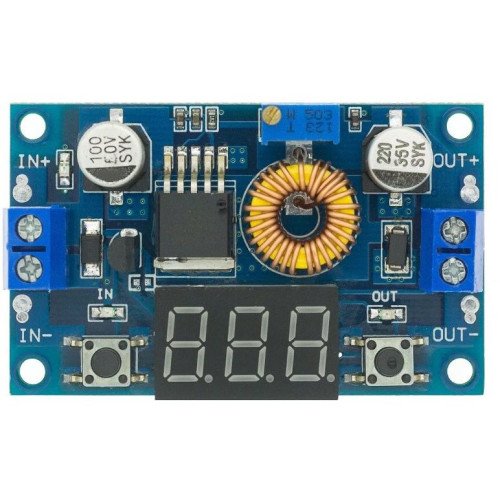

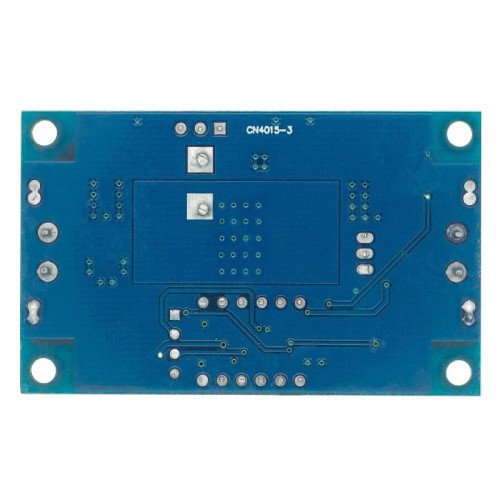

5A DC-DC מודול מטה מתכוונן עם מד מתח
אחד: תיאור המוצר
מוצר זה הוא מודול DC/DC בתדר קבוע של 180 KHz בתדר קבוע PWM buck (הדרגתי למטה), המסוגל להניע עומס של 5A ביעילות גבוהה, אדווה נמוכה וויסות קו ועומס מעולה. המודול עם מד מתח להצגת מתח הכניסה ומתח מוצא, וניתן לתקן את המתח באמצעות הכפתור כדי לשפר את הדיוק של מד המתח.
מאפיינים:
1. מחוון מתח LED.
2. לחצן למתג מדידת מתח הקלט או המוצא, ונורית מציינת את המדידה הנוכחית של מתח הקלט או המוצא; ניתן לכבות את ה-nixie tube על ידי כפתור אחר. המצבים שהוזכרו ניתנים לזיכרון, אינם הולכים לאיבוד גם אם הכוח מנותק. (על הלוח המסומן נורית "IN" דולקת, ערך מתח הכניסה של nixie tube תצוגת, תצוגת LED בהירה "OUT" היא ערך מתח המוצא).
3. השקה מיוחדת, פונקציית כיול מד מתח, לעולם לא תתקיים מד מתח לא מדויק!
שיטת כיול מד מתח:
(1) שלבי כיול מתח המוצא
שלב 1, כוונן את הכפתור הימני כך ש-"OUT" נורית מוארת, מד המתח מציג את הערך של מתח המוצא; לחץ על הכפתור הימני למשך יותר מ-2 שניות, שחרר, מד מתח ונורית "OUT" מהבהבת בסנכרון כך שתיכנס למצב כיול מתח המוצא.
שלב 2, לחץ על הכפתור הימני (מהירות רגילה), ערך המתח מוסיף יחידה; לחץ על הכפתור השמאלי, מינוס יחידה; מכיוון שיחידה קטנה מ-0.1V, תצוגת המתח המינימלית היא 0.1V, אז אתה צריך ללחוץ ברציפות 1-5 פעמים כדי לראות את מד המתח משתנה 0.1V, כמה פעמים מד המתח משתנה 0.1V על ידי לחיצה על המקש, תלוי ב מתח התצוגה הנוכחי, ככל שהמתח גבוה יותר, מספר הלחיצות קטן יותר.
שלב 3, לחץ על הלחצן הימני למשך יותר מ-2 שניות, שחרר, כדי לצאת ממצב כיול מתח המוצא. כל הפרמטרים מוגדרים לכיבוי אוטומטי כדי לשמור.
(2) שלבי כיול מתח הכניסה
שלב 1, כוונן את הכפתור הימני כך ש-"IN" נורית מוארת, מד המתח מציג את הערך של מתח הכניסה; לחץ על הכפתור הימני למשך יותר מ-2 שניות, שחרר, מד מתח ונורית "IN" מהבהבת בסנכרון כך שתיכנס למצב כיול מתח הכניסה.
שלבים 2 ו-3, בהתאם לשיטת כיול מתח המוצא.
שניים: פרמטרים של ביצועים
1. טווח מתח כניסה: 4 ~ 38VDC (הערה: מתח כניסה אינו עולה על 38V)
2. טווח מתח פלט: 1.25-36VDC מתכוונן
3. זרם מוצא: 0-5A
4. הספק פלט: 75W
טווח 5.וולטמטר: 4 עד 40V, שגיאה ±0.1V
6.תדר הפעלה: 180KHz
7. יעילות גבוהה עד 96%
8.Built בפונקציית כיבוי תרמית
9. מובנה בפונקציית הגבלה הנוכחית
10. מובנה פונקציית הגנה קצרה בפלט
11. הגנה על קוטביות הפוכה של כניסות: אין (אם נדרש, דיודה עם זרם גבוה בסדרה עם הקלט).
12.L x B x H =6.6*3.9*1.8 ס"מ
